Уже несколько лет мы проектируем и изготавливаем всевозможные виды оснастки для штамповочных операций:
  • штампы с разделением материала (вырубные, пробивные, зачистные, отрезные);
  • штампы с изменением формы заготовки (гибочные, вытяжные, отбортовочные, формовочные);
  • штампы совмещенного действия (для вырубки с отрезкой, для вырубки с пробивкой, для вырубки с вытяжкой и другие комбинации);
  • штампы последовательного действия.


Габариты деталей получаемые штамповкой варьируются в пределах от 5мм2 до вписанного в окружность D150 мм, при max размерах плит штампа 350х300 мм. Достигаемая точность деталей получаемых с помощью штампах ±0,005 мм и шероховатость поверхности до Rz 1,6 мкм (на зачистных штампах).


Также ООО «ЭНМАКСО» освоило производство следующей технологической оснастки:
  • кондуктора для сверления и рассверливания отверстий;
  • матрицы и пуансоны для гибки деталей на различных видах прессах;
  • ручные гильотинные ножницы с длиной реза от 10 до 300 мм.;

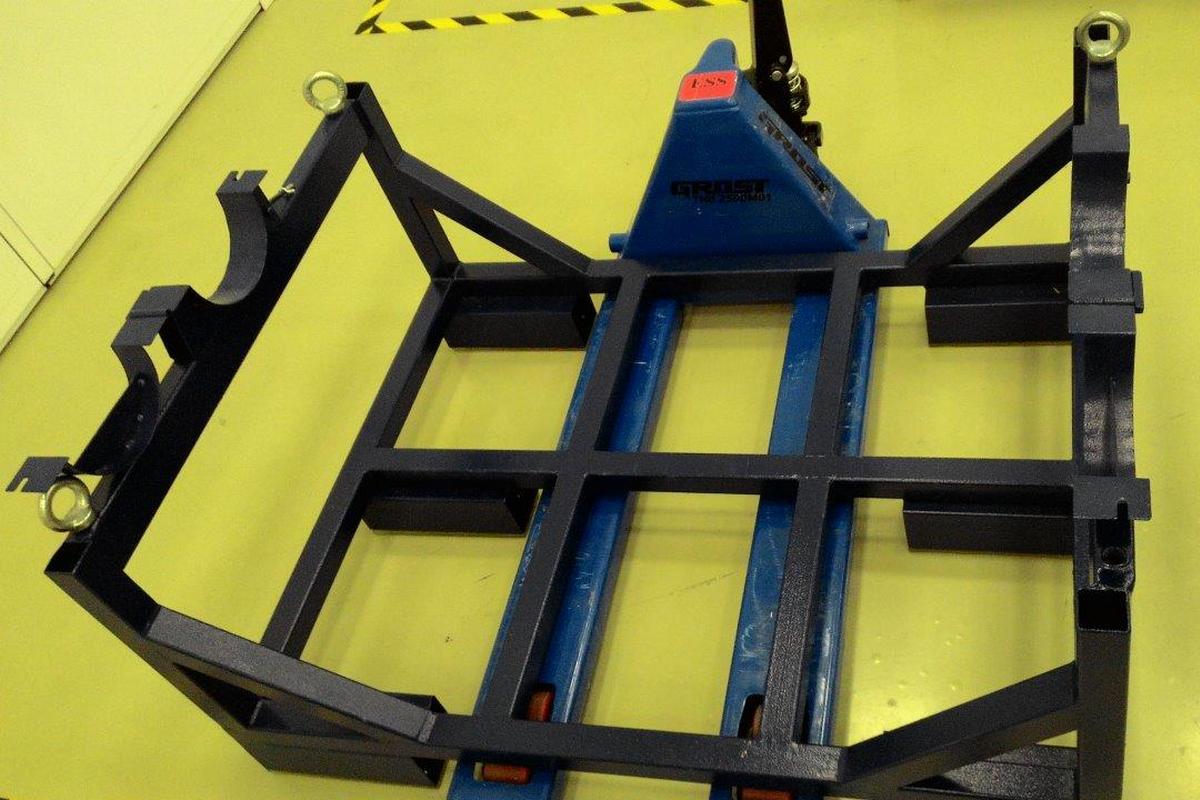

  • различные технологические приспособления для упрощения механических и вспомогательных операций;
  • станок для зачистки сварных швов ленточных пил 3МА-1.

Штампы и технологическая оснастка
Штампы и технологическая оснастка
Штампы и технологическая оснастка
Изготовление деталей штампов и технологической оснастки наша компания производит на современном оборудовании с ЧПУ ведущих производителей мира из Японии, Германии, Швейцарии, Китая, в том числе высокоточных электроэрозионных станках с точностью формообразования ±2,5 мкм.
Благодаря широкому внедрению и использованию современных станков с ЧПУ стало возможным упрощение процесса изготовления штампов и технологической оснастки. Специалисты нашей фирмы пользуются системами автоматизированного проектирования и предподготовки производства – CAD/CAM системы.


Для изготовления оснастки, сначала специалисты нашей фирмы проводят технологическую проработку детали:
  1. Определяется количество операций штамповки;
  2. Выбирается оптимальный раскрой материала, зависящий от условий технологии штамповки (уменьшение расхода материала или увеличение стойкости штампа);
  3. Определяется тип штампа.

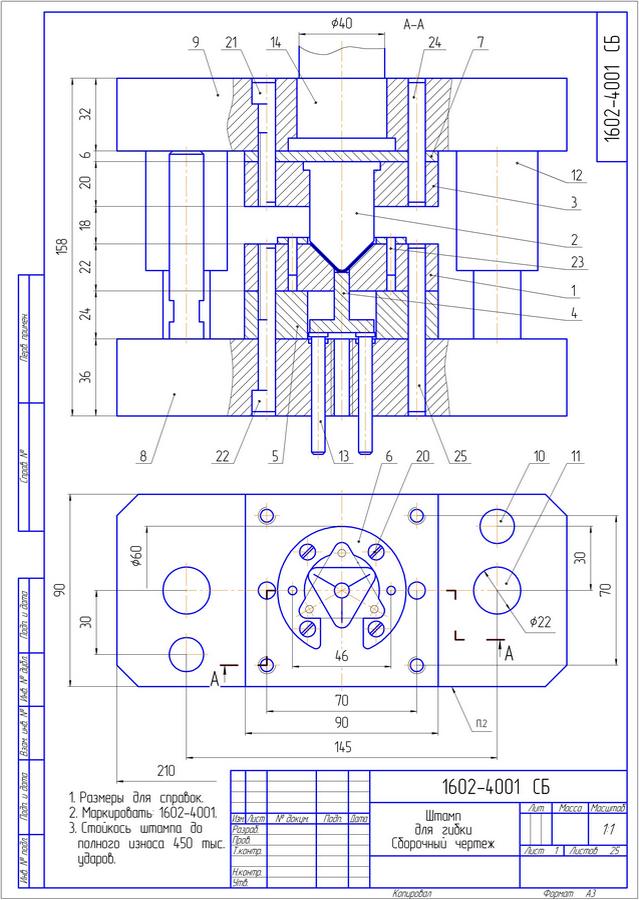

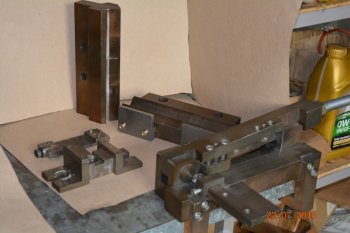

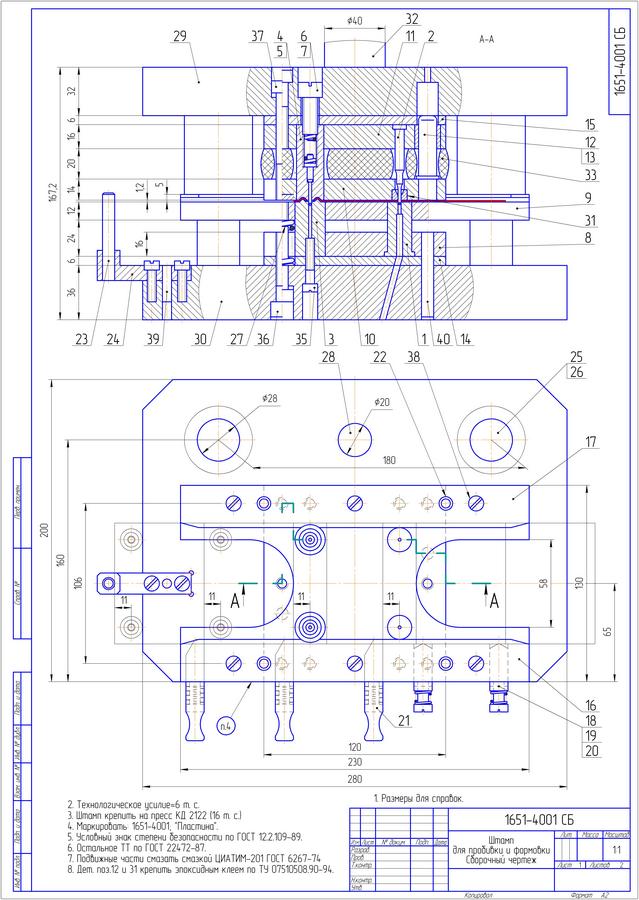

Примеры штампов изготовленных на нашем предприятии:
Штампы и технологическая оснастка Штампы и технологическая оснастка Штампы и технологическая оснастка

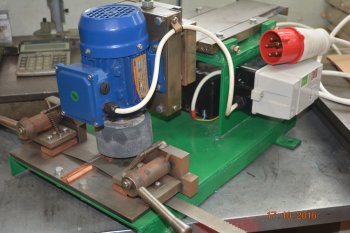

Станок для зачистки сварных швов ленточных пил 3МА-1
Станок для зачистки сварных швов ленточных пил 3МА-1
Технические характеристики:
  • Наименьшая ширина пилы: 4 мм; Наибольшая ширина пилы: 90 мм;
  • Наименьшая толщина пилы: 0,4 мм; Наибольшая толщина пилы: 3 мм;
  • Размер зачистного круга, мм: 100х20х50;
  • Напряжение питающей сети: 220 В;
  • Количество эл. двигателей: 1 ед.;
  • Установленная мощность 0,25 кВт;
  • Габаритные размеры, мм: 600х400х500;
  • Масса: 45кг.
